AFM
제품의 용도
다용도 실내 체육관, 무대, 잔향실, STUDIO 등
제품소개 _ Home > Product > AFM
제품의 특성
- 네오프렌 재질로 이루어진 고무방진마운트와 ㄷ자 브라켓 철판으로 이루어진 복합 형태이다.
- 실내외 환경변화의 내오존성, 내마모성, 내유성 등 내구성에 강하고 경기 중 운동선수에게 발생될 수 있는 충격과 진동을 감소시켜 인체에 감각적, 신체적, 생리적 피로를 방지할 수 있도록 특수 고안된 방진기이다.
제품의 구성
- 고무방진마운트
- ㄷ자 브라켓
- 조절볼트(규격은 임의조절 가능)

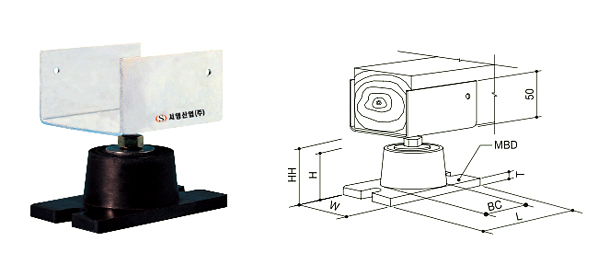

Load selection guide & Dimension
| Model | 사용하중(kg) | 정적변위(mm) | 최대조절범위 높이(HH) | 고정형 높이(H) | W | L | BC | T | MBD |
|---|---|---|---|---|---|---|---|---|---|
| AFM-60 | 100 | 5.0±1 | 100 | 50 | 70 | 120 | 90 | 10 | 12Φ |
| AFM-80 | 200 | 5.0±1 | 130 | 51 | 82 | 146 | 124 | 10 | 13Φ |
| AFM-100 | 400 | 5.0±1 | 130 | 60 | 110 | 175 | 150 | 12 | 16Φ |
| AFM-120 | 800 | 5.0±1 | 132 | 60 | 120 | 206 | 179 | 10 | 16Φ |
설치도
