제품의 용도
이중벽체용 제품으로 대표적인 제품이다.
제품의 특성
- 이중바닥, 이중천정으로 발생될 수 있는 구조전달 주파수 63Hz~500Hz 영역을 탁월하게 진동절연하여 구조전달 소음을 차단한다.
- 본 제품의 설치로 인한 이중벽체는 중ㆍ고주파 영역에서 투과손실의 극대화를 가져올 수 있으며 설치 또한 편리하다.

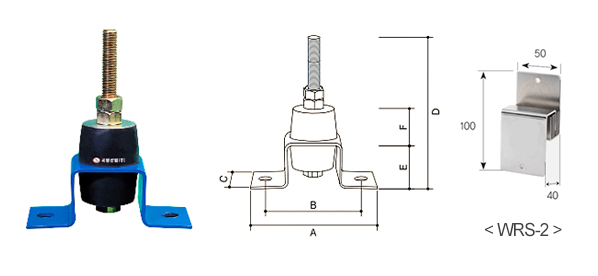

Dimension
| TYPE | DIMENSION(mm) | BOLT | |||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | ||
| WRS-A | 123 | 95 | 55 | 145 | 45 | 28 | M12 |
| WRS-AB | 147 | 110 | 65 | 150 | 105 | . | M12 |
※ 볼트 길이는 현장 선정 후 주문제작
Dimension & Selection guide by loads
| TYPE | Axial Restraintdeflection | 최대벽체중량(kg) | 10Hz 기준한 벽체중량(kg) | |||
|---|---|---|---|---|---|---|
| C(kg) | D(mm) | C(kg) | D(mm) | |||
| WRS-A | 30 | 3.0 | 40 | 4 | 120 | 25 |
| WRS-AB | 150 | 3.0 | 200 | 4 | 600 | 170 |
| TYPE | Floating floor의 Deflection이나 벽체에의해 발생하는 수직이동에 의한 저항력 | |||||||
|---|---|---|---|---|---|---|---|---|
| C (kg) | D (mm) | C (kg) | D (mm) | C (kg) | D (mm) | C (kg) | D (mm) | |
| WRS-A | 4 | 1.5 | 8 | 3 | 12 | 4.5 | 16 | 6.0 |
| WRS-AB | 26 | 1.5 | 52 | 3 | 78 | 4.5 | 84 | 6.0 |
C : 하중 / D : 변위
