제품의 용도
- 소용량의 펌프, 송풍기, 공조기의 방진용
- 기타 기진력이 작은 장비의 방진용
제품의 특성
원통형의 고무마운트로서 내부에는 상하로 보강 PLATE가 내장되어 있으며 일반패드에 비해 두께가 두꺼워 기계회전수 1000RPM 전후에서도 진동절연효과가 뛰어나다. 재질은 내유성, 내오존성 등이 우수한 CR(NEOPRENE) 계통의 합성고무로 제작 되었으며 마운트 상하부에 설치용 볼트가 달려 있어 설치하기가 용이하다.

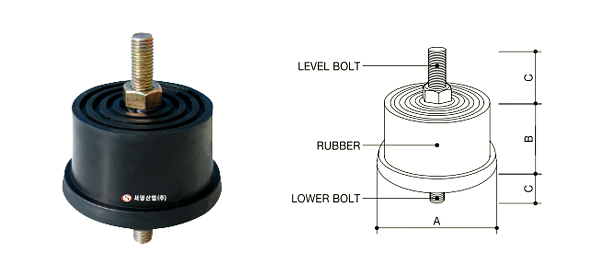

| Model | 재질 | 규격 |
|---|---|---|
| Level bolt | SS400 | KS B 1002 |
| Rubber | CR(Chloroprene) | KS M 6617 |
| Lower bolt | SS400 | KS B 1002 |
Dimension & Selection guide by loads
| TYPE | 적용하중 (kgf) | 경도 | 스프링상수 (kgf/mm) | 변위량 (mm) | DIMENSION(mm) | |||
|---|---|---|---|---|---|---|---|---|
| A | B | C | BOLT | |||||
| YA-40 | 90~130 | 60±5 | 23.0 | 5.7 | 54 | 38 | 30 | M10 |
| YA-55 | 120~280 | 60±5 | 40.0 | 7.0 | 64 | 50 | 37 | M12 |
| YA-75 | 250~400 | 60±5 | 65.0 | 6.2 | 90 | 50 | 37 | M12 |
| YA-100 | 350~650 | 60±5 | 102.0 | 6.4 | 105 | 50 | 38 | M16 |
