SMB
제품의 용도
- 펌프, 냉동기, 콤프레서, 발전기의 방진용.
- 공조기의 방진용
- 기타 수평 반력이 큰 장비의 방진용
제품소개 _ Home > Product > SMB
제품의 특성

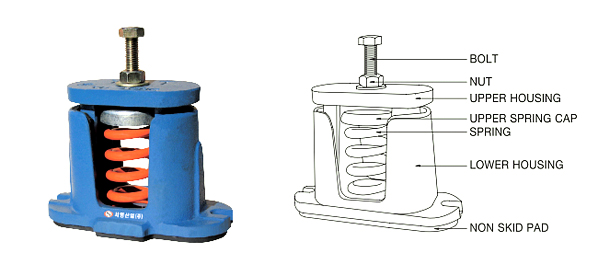

밀폐형 스프링마운트로서 상하부의 하우징 사이에 스프링이 놓인다. 하부하우징에는 앵커용 HOEL이 가공되어 있고 상부하우징에는 TAP 가공이 되어 있어 레벨볼트와 너트로 구성된 레벨조정용 볼트 가이드홈이 있는 스프링 캡이 있고, 상하부의 하우징 사이에는 장비 운전시 발생되는 상하좌우의 상태 변위에 의한 마찰을 줄여 주고 어느 정도의 감쇠효과를 기대할 수 있는 ANTI-FRICTIONER가 부착되어 있다. 하우징 바닥에는 일종의 서징효과에 의한 고주파 전달현상을 갖는 스프링의 단점을 보완하기 위한 목적으로 CR PAD가 부착되어 있다. 스프링은 적용 하중별로 코드화 하여 도장하였으므로 구분이 쉽다.
Dimension & Selection guide by loads
| TYPE | 적용하중 (kgf) |
변위량 (mm) |
DIMENSION(mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | 조절BOLT | |||
| SMB-50 SMB-100 |
50 100 |
25 | 102 | 106 | 15 | 125 | 115 | 60 | 10 | M10 |
|
SMB-150 SMB-200 SMB-300 |
150 200 300 |
25 | 152 | 147 | 18 | 180 | 158 | 76 | 12 | M12 |
| SMB-500 SMB-750 SMB-1000 |
500 750 1000 |
25 | 173 | 165 | 20 | 200 | 187 | 95 | 12 | M16 |
| SMB-1500 SMB-2000 |
1500 2000 |
25 | 250 | 181 | 20 | 283 | 270 | 113 | 12 | M16 |
설치도
