SMA
제품의 용도
- 펌프 방진가대, 송풍기, 공조기 등의 방진용
- 기타 수평 반력이 적은 장비의 방진용
제품소개 _ Home > Product > SMA
제품의 특성

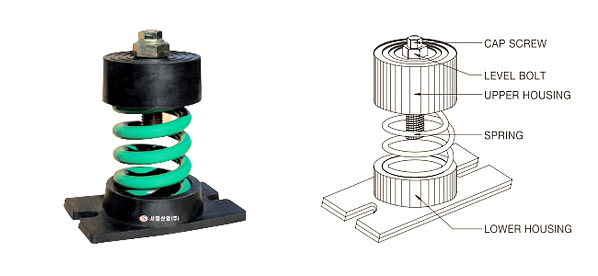

개방형 스프링마운트로서 주로 부가하중과 같이 사용되며 설치가 쉽고 스프링의 정적변위를 눈으로 확인할 수 있어 설치후의 상태를 점검하기가 쉽다. 별도의 가이드 없이 상부캡과 하부캡 사이에 스프링이 놓이며 하부 캡은 앵커볼트용 HOLE이 준비된 BASE PLATE와 한 몸체로 되어 있고 캡의 내부는 STEEL PLATE가 삽입되어 있으며 마운트 상부에는 조절볼트, CAP SCREW 및 WASHER로 구성된 레벨조정용 볼트가 달려 있다. 스프링의 외경은 안정성을 고려하여 적정 하중시의 스프링 높이와 관련하여 D8≥0.0H8(D8=스프링 외경, H8=스프링의 하중시 높이)로 설계되어 있고 적용하중별로 코드화하여 도장하였으므로 구분이 쉽다.

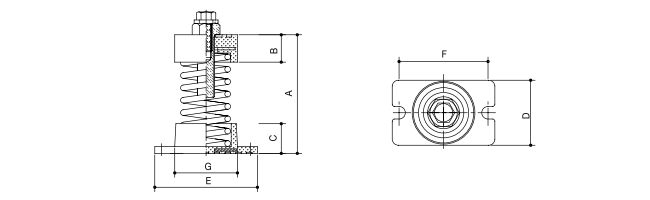

Dimension & Selection guide by loads
| TYPE | 적용하중 (kgf) |
변위량 (mm) |
DIMENSION (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | 조절 bolt | Cap Screw | |||
| SMA-50 | 50 | 25 | 104 | 24 | 26 | 57 | 90 | 78 | 55 | M16×80 | M10×25 |
| SMA-100 SMA-150 SMA-200 SMA-300 |
100 150 200 300 |
25 | 135 | 40 | 32 | 80 | 150 | 120 | 78 | M20×90 | M12×25 |
| SMA-500 SMA-750 SMA-1000 |
500 750 1000 |
25 | 135 | 38 | 32 | 95 | 150 | 125 | 87 | M20×90 | M12×25 |
설치도
