PPM
제품의 용도
- 공조실, 기계실의 소음ㆍ진동 방지용.
- 기타 중요 지역으로 전달되는 소음 및 진동, 충격 전달 방지용.
제품소개 _ Home > Product > PPM - Plywood Panel System
제품의 특성
- 공조실 및 기계실에서 발생되는 소음을 차단하며 외부에서 발생하는 진동과 건물 내 장비에서 발생하는 진동 및 충격, 소음을 차단, 흡수한다.
- 시공이 용이하고, 슬라브를 들어 올리지 않고 이중 슬라브가 형성된다.
제품의 구성
- 네오프렌 합성고무
- 흡음보드(80kg/㎥, 50T)
- 내수합판(12mm)
주파수에 따른 소음투과손실 (dB)
| 주파수(Hz) | 63 | 125 | 250 | 500 | 1K | 2K | 4K |
|---|---|---|---|---|---|---|---|
| 소음투과손실 | 54 | 59 | 73 | 83 | 89 | 97 | 106 |

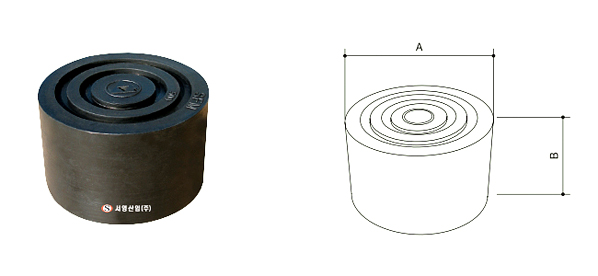

Dimension
| TYPE | 적용하중(kgf) | 변위량(mm) | 경도 | DIMENSION(mm) | |
|---|---|---|---|---|---|
| A | B | ||||
| PPM-250 | 250 | 9.0 | 60±5 | Φ60 | 50 |
| PPM-500 | 500 | 10.0 | 60±5 | Φ80 | 50 |

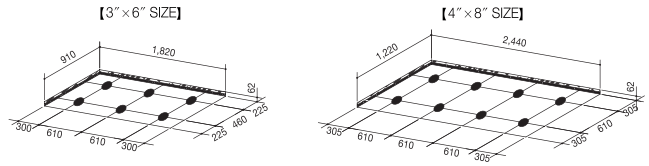

설치도
