방진 HANGER
제품의 용도
- 방송국 등의 FLOATING CEILING SYSTEM 용.
- 공조실에 설치되는 배관 및 덕트 등의 천정 지지용.
제품소개 _ Home > Product > 방진 HANGER
제품의 특성

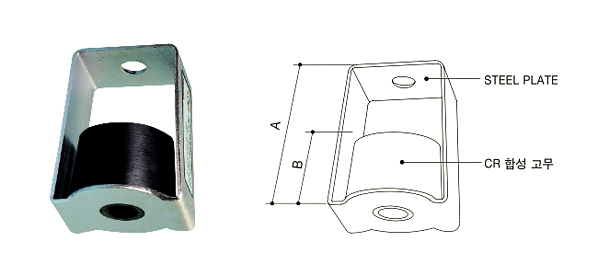

- 오존 및 열에 강하며 기름, 약품에 강한 CR 합성고무로 제작된다.
- 스프링에서 발생될 수 있는 서징 현상이 없어 고주파 진동 제어 및 기계 or 구조물로 인한 공진시 감쇄가 있어 공진영역에서 효과적인 제품이다.

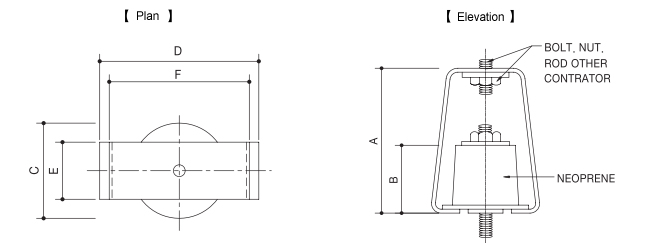

Dimension & Selection guide by loads
| TYPE | 허용하중 (kgf) |
최대 변위량 (㎜) |
스프링 상수 (kg/㎜) |
DIMENSION(mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | ROD | ||||
| RH-A | 60~120 | 4.5 | 27.0 | 80 | 36 | Φ55 | 65 | 35 | 58 | M10 |
| RH-AB | 100~180 | 5.8 | 31.0 | 95 | 46 | Φ65 | 86 | 50 | 67 | M12 |
| RH-B | 170~230 | 6.4 | 36.0 | 110 | 56 | Φ76 | 86 | 50 | 85 | M16 |
| RH-C | 250~350 | 7.0 | 50.0 | 115 | 58 | Φ90 | 110 | 60 | 94 | M16 |
설치도
