YL-MOUNT

제품의 용도

  • 프레스, 단조기 등 충격발생 기계의 방진용.
  • 사출기, 인쇄기계, 선재가공기, 비상발전기, 변압기 등 각종 산업기계의 방진용.
  • 선반, 연삭기, 밀링 M/C 등 공작기계의 방진용.
autocad file download

제품의 특성

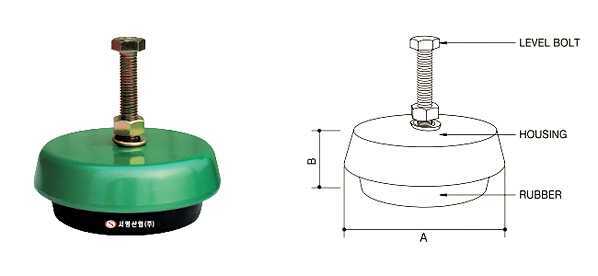

하우징은 견고한 STEEL PLATE로 제작되었고 중앙부에는 기계에 간단히 부착하여 레벨을 조절할 수 있는 볼트가 부착되어 있다. 고무의 바닥면은, 충격진동 및 고체음을 절연으로 기초 바닥면과 미끄럼을 방지할 수 있도록 원형의 요철로 설계되어 있다. 각종 공작기계의 진동이 기초로 전달되는 것을 가장 경제적으로 막아 주며, 장비자체의 진동에 의한 진동 가속도를 줄여서 장비의 수명을 연장시킬 수 있는 방진장치이다.

Dimension & Selection guide by loads

TYPE 적용하중(kgf) 경도 스프링상수(kg/mm) 변위량(mm) DIMENSION(mm)
A B BOLT
YL-120 350 60±5 87 4.0 36 58 M12
YL-160 800 60±5 254 3.2 58 85 M16
YL-230 2500 60±5 770 3.3 58 94 M24
